カラーハーネスチェッカーT-CAM1
通常価格：¥ 424,600 税込
ﾈｯﾄｼｮｯﾌﾟ割引価格：
商品コード：
※金額にはパソコン本体、ソフト設定費用は含まれておりません。
片側がハンダやモーター等の部品が付いているハーネスの誤配線検査を
目視で行っている方にお勧めです。
T-CAM1の特徴
- ・白･黒･灰色等の同系色の検査が可能
- ・1mmピッチ等の狭ピッチハーネスの検査が可能
- ・空きピンがあるハーネスの検査が可能
- ・電線位置ずれ自動追尾機能により、
クセのある電線も検査が可能 - ・検査時間が早い（約1秒）
本体仕様

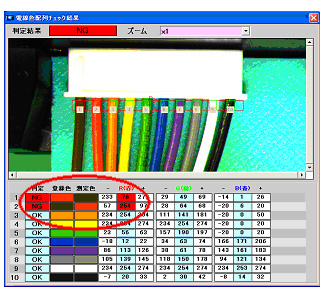

良品サンプルの１番(橙色)と２番(茶色)が誤配線しているのでNG判定！！
仕様
◆USBカメラ仕様
| 撮像素子 | 1/2”CMOS |
| 有効画素数 | 130万画素数 |
| 撮像サイズ | 1280×1024 |
| SNR | 54db |
| レンズマウント | Cマウント |
| インターフェース | USB2.0 |
| 外形 | 62mm×62mm×51.6mm |
◆LED照明仕様
| 発行色 | 白色 |
| 動作電圧 | 24V（0.3～1A） |
| 外形 | 80mm×27mm×16mm |
| 質量 | 約76g |
◆USB DIOボックス仕様
| 入力点数 | 8点 |
| 出力点数 | 8点 |
| 動作電圧 | 12～24VDC |
| インターフェース | USB2.0 |
| 外形 | 64mm×62mm×24mm |
| 質量 | 約70g |
◆PC推奨スペック
※ソフトの起動には別途PCが必要です。
| OS | Windows XP,7,8,10 |
| CPU | Dual Core2.5Hz相当以上 |
| メモリ | 2GB以上 |
| 解像度 | 1024×768以上 |
| その他 | DirectX9.0以上がインストールされている事。 USB2.0ポートが2つ以上空いている事。 |
