小寺電子全自動端子圧着機C550HX
高速＆短線加工、片端圧着・片端撚りハンダ機
剥く、打つ、撚る、ハンダ付を毎時9000本!
超高速加工を得意とするC551HXをベースにし，撚る行程とハンダの行程をスピーディに処理するため、撚り刃（K刃）をカッターブロック内に納め、さらに電線の持ち替え動作を極限までコンパクト化。
フラックス処理も、新発想の「落流式※2」を採用し毎時9,000本を実現しました。
加工条件
| 使用電線 | KV0.3sq |
| 全長 | 100mm |
| 先端AMP | CT2圧着 |
| 後端5mm | 撚り全半田 |

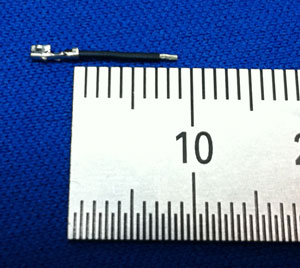

短線加工例(オプション設定)
端子首下寸法9mmを実現！
小型電子機械や精密機械で使用する細かくて短い線材の加工に最適のマシンです。
本体仕様
| 型式 | CASTUGNON C550HX |
| 本体寸法（mm） | 700×550×1210 |
| 重量 | 190kg（ミニコンベア含む） |
| 消費電力 | 最大時850W(100V) |
| 消費空気量 | 18Nl/min（0.5MPa） |
| 圧着能力 | 標準1.2t |
| 加工速度 | 最速9,000本/時 |
| 標準装備 | ・クリンプフォースモニタ ・端子キャリアカット装置 ・5.7インチ液晶カラータッチディスプレイ |
| 加工可能電線サイズ | AWG#18～AGW#32(ただし、線材による) |
HXアプリケータ仕様
クリンパ側
| 寸法 | 27×23×79mm |
| 重量 | 150g |
| ID情報 | 1.端子情報（型番・メーカー名） 2.電線種別 3.芯線直径 4.クリンプハイト値 5.クリンプフォース値 6.適正皮剥き寸法 7.圧着位置データ 8.ショット数（最大8桁） 9.トリップショット数（最大7桁） 10.管理者名（または保有者名） 11.管理ロットNo. |
ダイス側
| 寸法 | 39×30×57mm |
| 重量 | 145g |
| ID情報 | 1.端子情報（型番・メーカー名） 2.ショット数（最大8桁） 3.トリップショット数（最大7桁） 4.管理者名（または保有者名） 5.管理ロットNo. |
