ワイヤーハーネス専用測定スタンド LH-500N

• ワイヤーハーネス（圧着端子）のかしめ強度専用計測スタンドです。

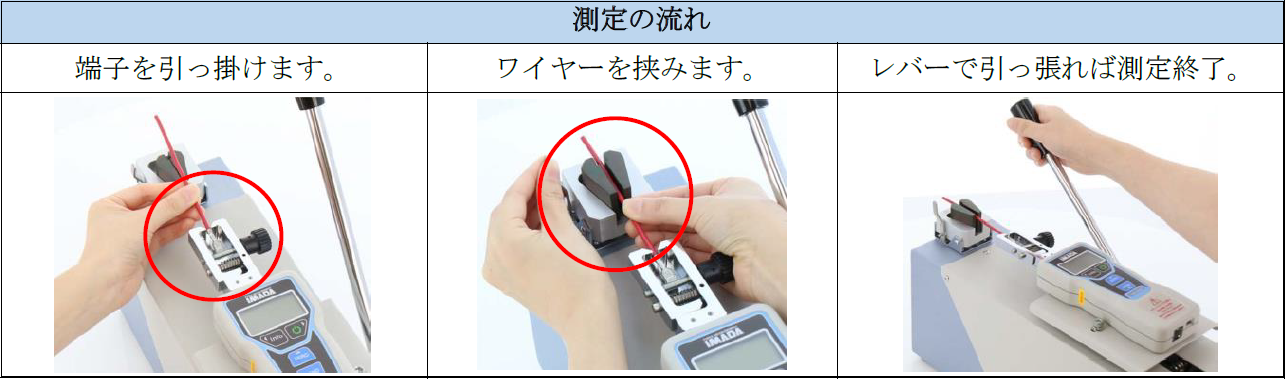

  レバー操作で高い作業性を実現します。
  上部からワンタッチでサンプルをセット可能です。
  付属の固定板を使用すれば、テーブルや台に固定して測定が可能です。
  フォースゲージは付属しておりません。
　

本体仕様

　　　　　　　　　　　　　　 　　　　　　　　　　　　　　 　　　　　　　　　　　　　　

型式	LH-500N
機種名	ワイヤーハーネス専用計測スタンド
ストローク	約85mm
本体寸法(mm) WxDxH	【外観図】450x155x158 【固定版使用時】450x155x189
本体重量	約10.5kg
重量	約6kg
付属品	ワイヤークランプ治具：CW-500N 端子固定用治具：CH-500N 固定板

付属アタッチメント仕様

　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　

型式	画像	許容荷重	クランプ方式	開き幅	本体重量

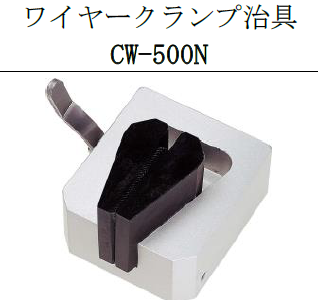

CW-500N		500N	クサビ方式 ※1	5mm	約220g

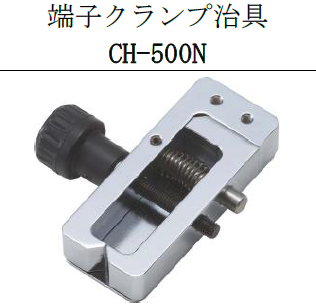

CH-500N		500N	フック式 ※2	6mm	約210g

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　
• ※1 焼き入れしたような硬い試料、表面が滑る試料には不向きです。
  ※1 柔らかい、薄い被覆のケーブルでは、被覆部の歯切れが起こる可能性がございます。
  ※2 引っ掛けるタイプで、挟み込んでの使用はできません。
  ※2 引っ掛けるタイプのため、幅の狭い端子（例：棒端子）の固定には不向きです。

製品構成使用例

　　　 　 　　　　　　　　　　　　

	製品構成使用例
コード：1L3001A(※１)	メカニカルタイプでのフォースゲージを使用した 500N までのかしめ強度測定構成例です。 メカニカルフォースゲージ：FB-500N ワイヤーハーネス専用計測スタンド：LH-500N
コード：1L3001B	内部メモリや連続ピークモードを搭載した デジタルフォースゲージを使用し、 作業性を考慮した500Nまでのかしめ強度測定構成例です。 付属ソフトウェアでデータ取得も可能です。 デジタルフォースゲージ：DSV-500N ワイヤーハーネス専用計測スタンド：LH-500N



• ※製品構成は、測定試料の形状、特徴、測定条件により変わりますので詳細はお問い合わせください。
  ※フォースゲージ最大荷重値は、測定値により推奨が異なります。
  ※１メカニカルタイプ使用時、破壊の衝撃が大きくなる場合はピーク値が正しく取得できない可能性があります。

取付可能フォースゲージ

　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　

製品シリーズ	画像	簡易説明
DST/DSV シリーズ		パソコンでデータ管理も可能な コストパフォーマンスの高いデジタルタイプ
ZTS/ZTA シリーズ		高い応答性と多彩な機能で 精密な測定に対応するデジタルタイプ
FB/PS/PSM シリーズ		扱いが容易なメカニカルタイプ
