C371A KODERA キャスティング 全自動電線切断皮剥機
おすすめ商品
5%OFF
送料、代引き手数料無料
通常価格：¥ 2,347,400 税込
ﾈｯﾄｼｮｯﾌﾟ割引価格：
商品コード：
AWG#28～#7までの線材の測長、切断、ストリップ加工に対応
- 幅広い電線サイズ、加工内容に対応。
- C371Aは従来機種C351の約2倍の加工速度を実現。
- 電線の測長切断のみ、片側及び両端末の皮剥き加工(セミストリップ、フルストリップ)の設定が可能です。
- CSL-501スリット機やCMS-801A2中間ストリップ機等のオプションとの組み合わせが可能です。
C371A用オプション

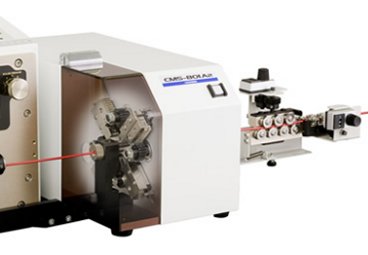

CMS-801A2 中間ストリップ機
・CMS-801A2を組合わせる事で線材の任意の位置に最大10箇所の中間ストリップ加工が可能です。 ・C371Aの操作画面上で簡単に中間被覆剥きの位置設定が可能です。

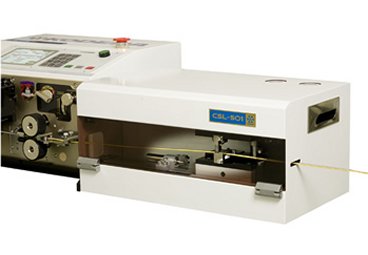

CSL-501 フラットケーブルスリット機
・CSL-501を組合わせる事で最大幅18mmまでの平行線/フラットケーブルのスリット加工が同時に行えます。 ・C371Aの操作画面上で簡単に先端側、後端側それぞれのスリット寸法の設定が可能です。
加工動画
ダウンロード
C371A取扱説明書ダウンロードCMS-801A2取扱説明書ダウンロード
CSL-501取扱説明書ダウンロード
消耗部品
C371/C371A 消耗部品の購入はこちらから加工能力
| 全長(mm) | 1時間あたりの加工本数 |
|---|---|
| 100 | 7,100 |
| 200 | 6,550 |
| 300 | 6,050 |
| 500 | 5,250 |
| 800 | 4,400 |
| 1000 | 3,950 |
| 1500 | 3,150 |
| 2000 | 2,700 |
| 3000 | 1,950 |
| 5000 | 1,350 |
電線：UL1007 AWG#22 両端ストリップ：3mm 加工速度：9 細線モード
本体仕様
| 型式 | C371A |
| 外形寸法 | 幅430mm×奥行420mm×高さ270mm |
| 重量 | 27kg |
| 電源 | AC100V or AC200～240V 50Hz/60Hz |
| 消費電力 | 47W(定格)215W(最大) |
| カッティング長さ | 0.1mm～99,999mm |
| カッティング公差 | ±(0.1+0.0005×L)mm以内 (但し線材による)※Lは切断長 |
| ストリップ長さ | 先端0.1mm～47.9mm |
| 後端0.1mm～47.9mm | |
| 加工可能ワイヤー種類 | AVSS,VSF,IV,KV,UL,ﾃﾌﾛﾝ,ｶﾞﾗｽ線等 |
| 加工可能ワイヤーサイズ | AWG#7(10sq)～#28(0.08sq)※但し線材による |
| 加工可能ワイヤー 外径サイズ | 最大φ11 |
| ワイヤー送り速度 | 可変可能 |
| 刃の材質 | 超微粒子合金 |
| 製造元 | 株式会社小寺電子製作所 |
